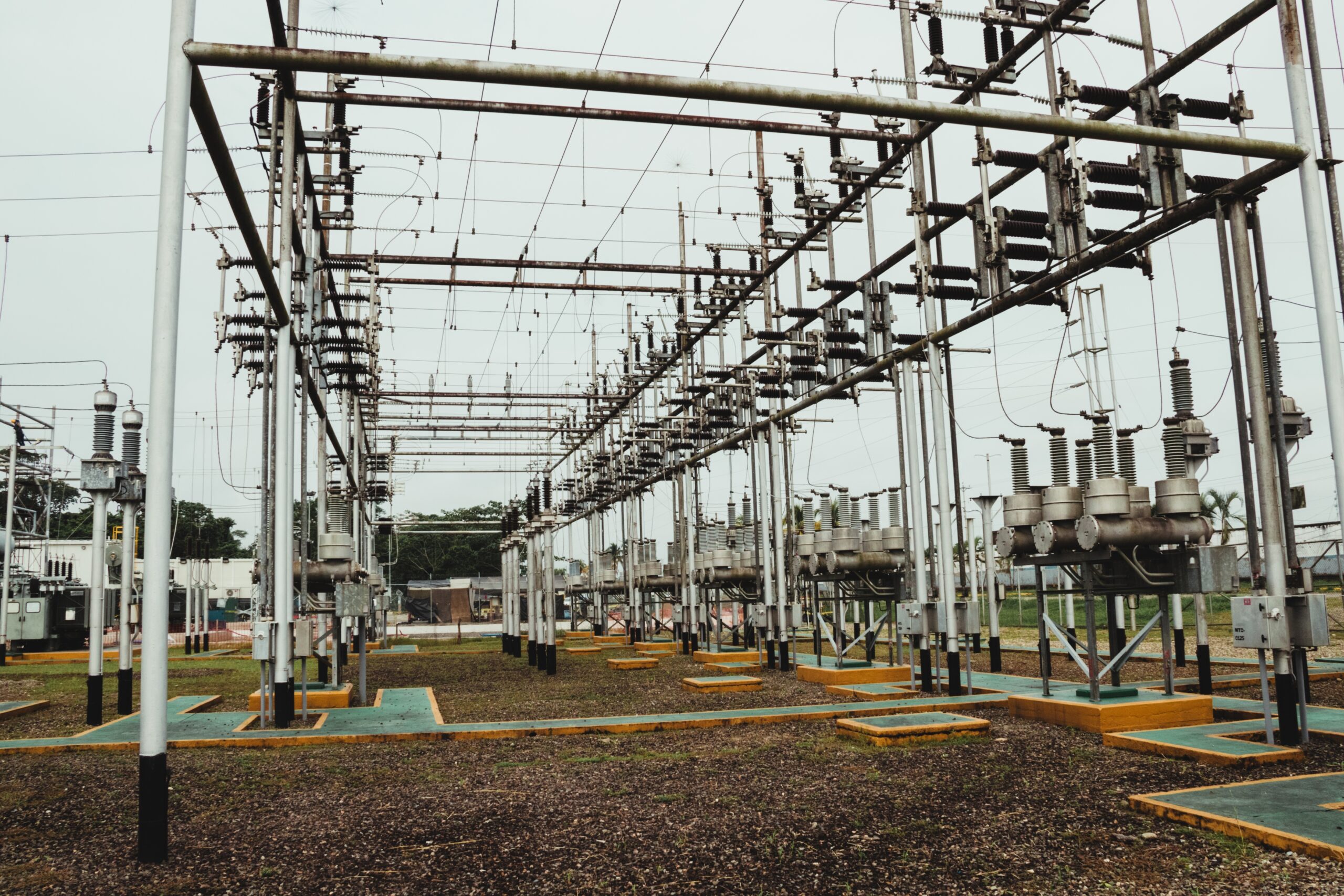

Introducción: El Rol Crítico de las Subestaciones en los Sistemas de Potencia
Las subestaciones eléctricas son nodos fundamentales en los sistemas de potencia, cumpliendo un rol esencial en la transmisión y distribución de energía. Específicamente, las subestaciones de Alta Tensión (AT) y Extra Alta Tensión (EAT) manejan niveles de tensión significativos, definidos como:
• Alta Tensión (AT): 52 kV < Um < 300 kV
• Extra Alta Tensión (EAT): 300 kV ≤ Um ≤ 550 kV
El desarrollo técnico en el diseño de estas instalaciones críticas está impulsado constantemente por la evolución de nuevas tecnologías y los requisitos cada vez más exigentes impuestos por las compañías de suministro eléctrico y los usuarios finales. Esta guía presenta los principios clave que rigen el diseño de subestaciones de AT y EAT, asegurando su fiabilidad, seguridad y rendimiento.
Tabla de contenidos
Consideraciones Principales de Diseño: AIS vs. GIS
Uno de los pasos preliminares en el diseño de una subestación es la selección de la tecnología de aislamiento. Esta decisión implica evaluar alternativas como las Subestaciones Aisladas en Aire (AIS, por sus siglas en inglés) o las Subestaciones Aisladas en Gas (GIS).
El factor determinante en esta elección suele ser el espacio disponible. Las subestaciones AIS utilizan el aire como principal medio dieléctrico, lo que requiere distancias considerables entre los componentes energizados. En contraste, las subestaciones GIS emplean un gas de elevada rigidez dieléctrica, como el hexafluoruro de azufre (SF₆), encapsulado a presión, lo que permite un diseño mucho más compacto. Por esta razón, las subestaciones GIS son la solución preferida cuando el espacio es limitado o de alto costo, como en áreas urbanas o terrenos montañosos, ya que requieren una menor área de implantació
Coordinación de Aislamiento y Niveles de Tensión Normalizados
La coordinación de aislamiento es un pilar fundamental en el diseño de subestaciones. Su objetivo principal es determinar la rigidez dieléctrica mínima que deben poseer los equipos para soportar de manera segura y fiable las sobretensiones a las que pueden estar expuestos durante su vida útil, ya sean de origen atmosférico (rayos) o de maniobra.
El diseño se basa en niveles de tensión normalizados, como los establecidos por la Comisión Electrotécnica Internacional (IEC), que definen los valores de tensión soportada que los equipos deben cumplir. El procedimiento de coordinación de aislamiento puede abordarse mediante dos enfoques principales:
• Método Determinístico: La tensión soportada de coordinación se obtiene de multiplicar el valor máximo asumido de la correspondiente sobretensión por el factor de coordinación determinístico (Kcd).
• Método Estadístico: Se basa en la distribución probabilística de las sobretensiones y el riesgo de falla de aislamiento aceptable.
Debe prestarse especial atención al factor de corrección por altitud (Ka). Para instalaciones ubicadas a más de 1000 metros sobre el nivel del mar, la rigidez dieléctrica del aire disminuye debido a la menor presión atmosférica. Por lo tanto, se debe aplicar este factor para compensar dicho efecto y garantizar el nivel de aislamiento requerido.
Distancias Eléctricas y de Seguridad: Garantizando la Operación Segura
La definición de las distancias eléctricas y de seguridad es crucial para determinar la disposición física de los equipos (layout) y garantizar tanto la integridad de la instalación como la seguridad del personal de operación y mantenimiento.
Es fundamental diferenciar entre:
• Distancias Mínimas en Aire: Son las separaciones mínimas entre partes energizadas, y entre estas y tierra, necesarias para evitar descargas eléctricas (arcos) en condiciones normales y de sobretensión.
• Distancias de Seguridad: Son las separaciones requeridas para permitir la circulación segura de personal, vehículos y equipos de mantenimiento dentro de la subestación sin riesgo de contacto o proximidad peligrosa a elementos energizados.
Estas distancias son interdependientes; las distancias eléctricas, determinadas por la coordinación de aislamiento, establecen la separación mínima entre componentes, mientras que las distancias de seguridad añaden los márgenes necesarios para la interacción humana y el mantenimiento, definiendo así el volumen total de la subestación.
Adicionalmente, se deben establecer distancias específicas para ciertos equipos, como aquellos que contienen grandes volúmenes de líquidos aislantes (transformadores, reactores), con el fin de mitigar el riesgo de propagación de incendios. De igual manera, los reactores con núcleo de aire requieren distancias de seguridad magnéticas para controlar los efectos de las inducciones sobre elementos metálicos cercanos.
Diseño de la Malla de Puesta a Tierra: Mitigación de Riesgos
El sistema de puesta a tierra es un componente de seguridad y operación indispensable en cualquier subestación. Sus funciones principales son garantizar la seguridad del personal y asegurar el correcto funcionamiento de los equipos de potencia y protección.
Un diseño adecuado de la malla de puesta a tierra se enfoca en mitigar los riesgos asociados a una falla a tierra. Durante un evento de este tipo, la corriente de falla se disipa en el suelo, generando gradientes de potencial en la superficie. El objetivo del diseño es asegurar que las tensiones de toque (contacto) y las tensiones de paso se mantengan dentro de los límites tolerables para el ser humano, mitigando el riesgo de fibrilación ventricular en caso de un contacto accidental durante la falla.
El diseño riguroso de una malla de puesta a tierra comprende los siguientes pasos fundamentales:
1. Caracterización del suelo: Se realizan mediciones de resistividad del terreno, comúnmente mediante el método de Wenner, para determinar las propiedades eléctricas del suelo.
2. Determinación de la corriente de falla: Se calcula la corriente máxima de falla a tierra que la malla deberá ser capaz de disipar de forma segura.
3. Diseño y modelado de la malla: Se diseña una retícula de conductores enterrados y se verifica mediante software de simulación o cálculo analítico que las tensiones de toque y paso resultantes se encuentren por debajo de los umbrales de seguridad definidos.
Optimización del Layout y Disposición Física de Equipos
La optimización de la disposición física (layout) de una subestación, especialmente en tecnología AIS, es un objetivo clave para garantizar la operatividad, seguridad y facilidad de mantenimiento, al tiempo que se hace un uso eficiente del espacio. La selección de una disposición física adecuada requiere la evaluación de múltiples aspectos interrelacionados:
• Configuración eléctrica seleccionada: El esquema unifilar (ej. doble barra, interruptor y medio) es el punto de partida que define la interconexión de los equipos.
• Tecnología y tipo de equipos: La elección de equipos, como seccionadores tipo pantógrafo en lugar de apertura central, puede reducir significativamente el ancho de campo y, por ende, el área total de la subestación.
• Tipo de barraje para conexiones: La utilización de sistemas de barras rígidas (tubos) o flexibles (cables) influye en la configuración de los soportes y las distancias.
• Distancias mínimas de seguridad y eléctricas: Deben respetarse rigurosamente según el nivel de tensión y la coordinación de aislamiento.
• Área disponible, accesos y orientación de las líneas: El diseño debe adaptarse a las características del predio, incluyendo la llegada y salida de las líneas de transmisión.
• Costos del predio y su adecuación: Se deben considerar los costos asociados al terreno y las obras civiles necesarias para su preparación.
• Facilidades para el mantenimiento y futuras ampliaciones: El layout debe prever espacios y accesos para realizar mantenimientos de forma segura y permitir futuras expansiones de la subestación.
La optimización del layout es, por tanto, un ejercicio de ingeniería concurrente donde las decisiones eléctricas, mecánicas, civiles y económicas convergen para definir la solución más eficiente y segura.
Consideraciones Ambientales y Operativas
El diseño de una subestación no se limita a los aspectos electromecánicos; también debe integrar consideraciones ambientales y operativas desde las fases más tempranas del proyecto.
El proceso de selección del sitio (predio) implica un análisis exhaustivo para determinar su viabilidad, evaluando dimensiones de análisis en el ámbito económico, político, sociocultural, físico, biótico y técnico. Para ello, es indispensable realizar estudios geotécnicos para caracterizar la capacidad y estabilidad del suelo, así como estudios topográficos para definir el levantamiento planimétrico y altimétrico del área.
Desde el punto de vista operativo, la seguridad es primordial. Se deben incorporar sistemas de protección contra incendios, especialmente para equipos críticos como el transformador o reactor sumergido en aceite mineral. Estas medidas son fundamentales para minimizar el riesgo y las consecuencias de un fallo, protegiendo tanto los activos como al personal y al entorno.
Conclusión: Hacia un Diseño Fiable, Seguro y de Alto Rendimiento
El diseño exitoso de una subestación de alta y extra alta tensión exige un equilibrio óptimo entre fiabilidad, seguridad y rendimiento a lo largo de toda la vida útil de la instalación. Un diseño de alta calidad no solo se enfoca en el costo de adquisición inicial, sino que adopta una visión integral a través del Costo de Ciclo de Vida (LCC, Life Cycle Cost). Este concepto evalúa la totalidad de los costos, incluyendo la adquisición, la operación, el mantenimiento y el eventual desmantelamiento del activo. Los costos de operación y mantenimiento, a su vez, abarcan aspectos como costos de fallas, penalizaciones por indisponibilidad y reparaciones.
En definitiva, un enfoque de diseño integral, fundamentado en normativas internacionales y las mejores prácticas de ingeniería, es la clave para garantizar el éxito a largo plazo de estos activos, que son pilares insustituibles de la infraestructura eléctrica moderna.
