El Fundamento Analítico: El Principio de Equilibrio Energético (EBP)

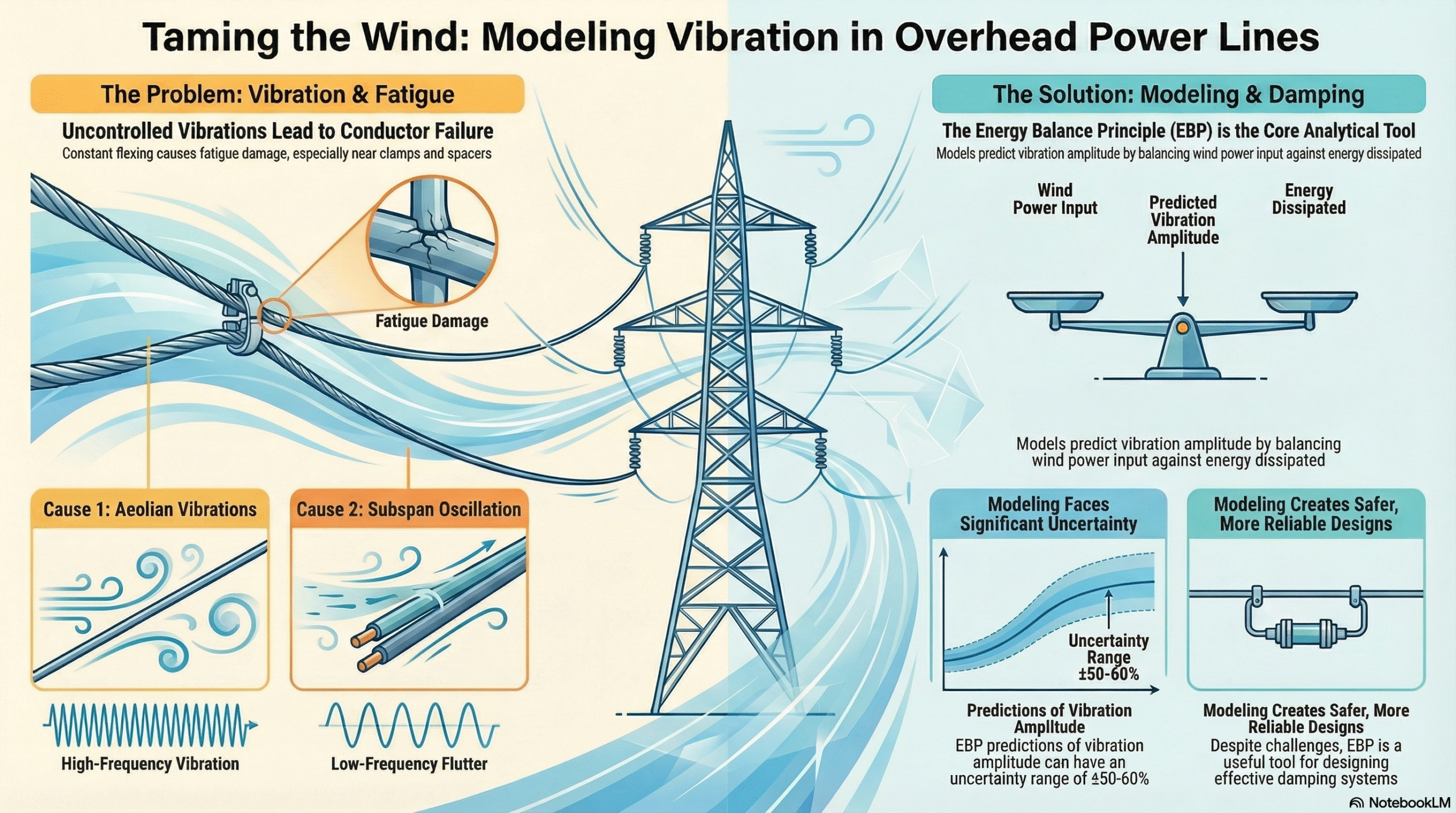

El Principio de Equilibrio Energético (EBP) es el pilar de la modelización de vibraciones eólicas
Postulado Central: El EBP se utiliza para estimar un límite superior de los movimientos vibratorios esperados3. Postula que la amplitud de la vibración de un conductor se estabiliza cuando la potencia de entrada impartida por el viento ($P_w$) se equilibra con la potencia de salida disipada por el sistema (Autodisipación del Conductor + Amortiguadores)
Aplicación Práctica: Este método, aunque se enfoca en la condición de estado estacionario 5, es una herramienta analítica probada para predecir la eficiencia de los sistemas de amortiguación y determinar su posición óptima6666.
El Desafío de la Precisión: La Incertidumbre en los Datos
La fiabilidad de los resultados analíticos obtenidos mediante el EBP es directamente dependiente de la calidad de los datos de entrada.
Fuentes de Incertidumbre: Los problemas importantes se relacionan con la fiabilidad de los datos disponibles sobre la potencia de entrada del viento y la autodisipación del conductor.
La potencia del viento puede dispersarse debido a los efectos del número de Reynolds, la rugosidad del cilindro y la turbulencia del túnel de viento.
La autodisipación puede variar significativamente según el método de medición (PT vs. ISWR) y los efectos de los extremos del tramo de prueba.
Cuantificación CIGRE: Las predicciones de amplitud vibratoria basadas en el EBP tienen un rango de incertidumbre que puede ser de aproximadamente ±50-60% si no se alcanzan las condiciones de estado estacionario
Caracterización del Amortiguador (Stockbridge)
Cuando la relación entre la tensión y el peso unitario del conductor ($H/w$) excede ciertos valores límite, la protección con amortiguadores adecuados se convierte en una práctica establecida
Tecnología Shaker: Los métodos computacionales basados en el EBP predicen el nivel de vibración utilizando las características dinámicas del amortiguador medidas en un agitador (shaker)13131313. Esto permite describir el comportamiento del amortiguador mediante su impedancia o rigidez dinámica
Variabilidad Crítica: Las mediciones de amortiguadores del mismo diseño, pero de diferentes muestras, pueden mostrar una gran variación en la transferencia de energía y los factores de amplificación, un factor de dispersión que se refleja en la predicción de amplitudes y que no es un reflejo de la tecnología, sino de la fabricación.
Limitaciones Contextuales: Tramos Largos y Turbulencia
La aplicación del EBP se vuelve más crítica y requiere mayor circunspección en condiciones de campo complejas.
-
Vanos Largos (Long Spans): En cruces o tramos de gran longitud, la suposición de una velocidad de viento media constante a lo largo del vano es poco realista. Para estas aplicaciones, el enfoque EBP tiende a producir amplitudes de vibración predichas más altas de las que ocurren en la realidad, lo que resulta en diseños de amortiguación conservadores (seguros).
-
Efecto de la Turbulencia: La influencia de la turbulencia del viento y la variación de la velocidad media del viento son factores que deben simularse con precisión, especialmente para comprender la respuesta real del conductor, ya que los efectos transitorios de la turbulencia no se pueden tener en cuenta en la forma más simple del EBP.
El Veredicto CIGRE: Herramienta Útil, pero con Cautela
Conclusión General: Los métodos analíticos basados en el EBP y la tecnología de shaker son una herramienta útil para el diseño de sistemas de amortiguación para conductores individuales contra la vibración eólica.
Recomendación CIGRE: Se debe utilizar con circunspección y complementarse siempre con referencias a la experiencia de campo. El trabajo de CIGRE subraya la necesidad de mediciones de campo en líneas con propiedades mecánicas mal definidas o condiciones de terreno especiales
