Interferencia Electromagnética
en Líneas de Alta Tensión
Guía completa sobre el análisis de riesgos, mecanismos de acoplamiento físico y estrategias avanzadas de mitigación en la infraestructura de potencia contemporánea.
Marco General & Relevancia
La interferencia electromagnética (EMI) es una preocupación de creciente gravedad en el despliegue de redes eléctricas de alta tensión. Conforme la digitalización avanza y la infraestructura de telecomunicaciones se aproxima geográficamente a los corredores eléctricos, el acoplamiento no deseado cobra un protagonismo crítico en la ingeniería electromecánica.
Los campos eléctricos y magnéticos intensos formados alrededor de conductores de alta potencia pueden provocar un comportamiento anómalo en sistemas de comunicación, instrumentación industrial, bucles analógicos de control y relés de protección de subestaciones. Comprender estas perturbaciones resulta indispensable para asegurar la estabilidad, robustez y compatibilidad electromagnética del entorno.
"La creciente integración de los sistemas eléctricos con tecnologías de la información y dispositivos conectados en red ha incrementado sustancialmente la susceptibilidad general frente a la EMI."
Simulador de Campos de Alta Tensión
Ajusta los parámetros para observar los campos inducidos y el Efecto Corona en el conductor (Figura 1 interactiva).
Fuentes de Interferencia Electromagnética
Las EMI en sistemas de transporte de energía eléctrica surgen por diferentes fenómenos intrínsecos al funcionamiento de corrientes intensas y voltajes críticos.
Transitorios de Conmutación
Picos de alta frecuencia originados por el accionamiento rápido de interruptores automáticos, relés de potencia o seccionadores. Presentan frentes de onda abruptos (di/dt, dv/dt de gran pendiente) y oscilaciones amortiguadas.
Armónicos de Potencia
Distorsiones sinusoidales producidas por cargas no lineales como variadores de velocidad, rectificadores industriales y reactancias saturables de transformadores. Superpuestos a la frecuencia de 50/60 Hz, perturban sistemas analógicos.
Descarga Corona
Ionización localizada del aire cuando el gradiente de potencial del conductor supera la rigidez dieléctrica ambiental. Radia impulsos de alta frecuencia interferentes sobre todo en bandas críticas de radio, satélite y canales VHF/UHF.
Impactos Críticos a Nivel de Sistema
Las anomalías de origen electromagnético pueden repercutir severamente sobre la operación y el balance económico de las redes.
Sistemas de Telecomunicaciones
- • Pérdida de señal (Fading) y Estática: Modulaciones parásitas inducidas sobre las bandas de frecuencia comerciales y privadas de radio.
- • Bucle de Extensión: La interferencia puede propagarse a lo largo de kilómetros de conductores paralelos antes de atenuarse de manera de forma natural.
- • Saturación de Canales: El ruido radioeléctrico provocado por la descarga de corona interrumpe servicios críticos en áreas densamente pobladas.
Dispositivos Electrónicos Sensibles
- • Disparos Intempestivos: Los relés de protección de subestaciones pueden interpretar un transitorio de EMI como una falla de red, abriendo el circuito sin justificación.
- • Errores de Medición: Los lazos analógicos y captadores de transductores registran lecturas erráticas debido a tensiones espurias inducidas.
- • Vulnerabilidad SCADA: La digitalización del IoT industrial incrementa exponencialmente los efectos nocivos de un mal diseño electromagnético.

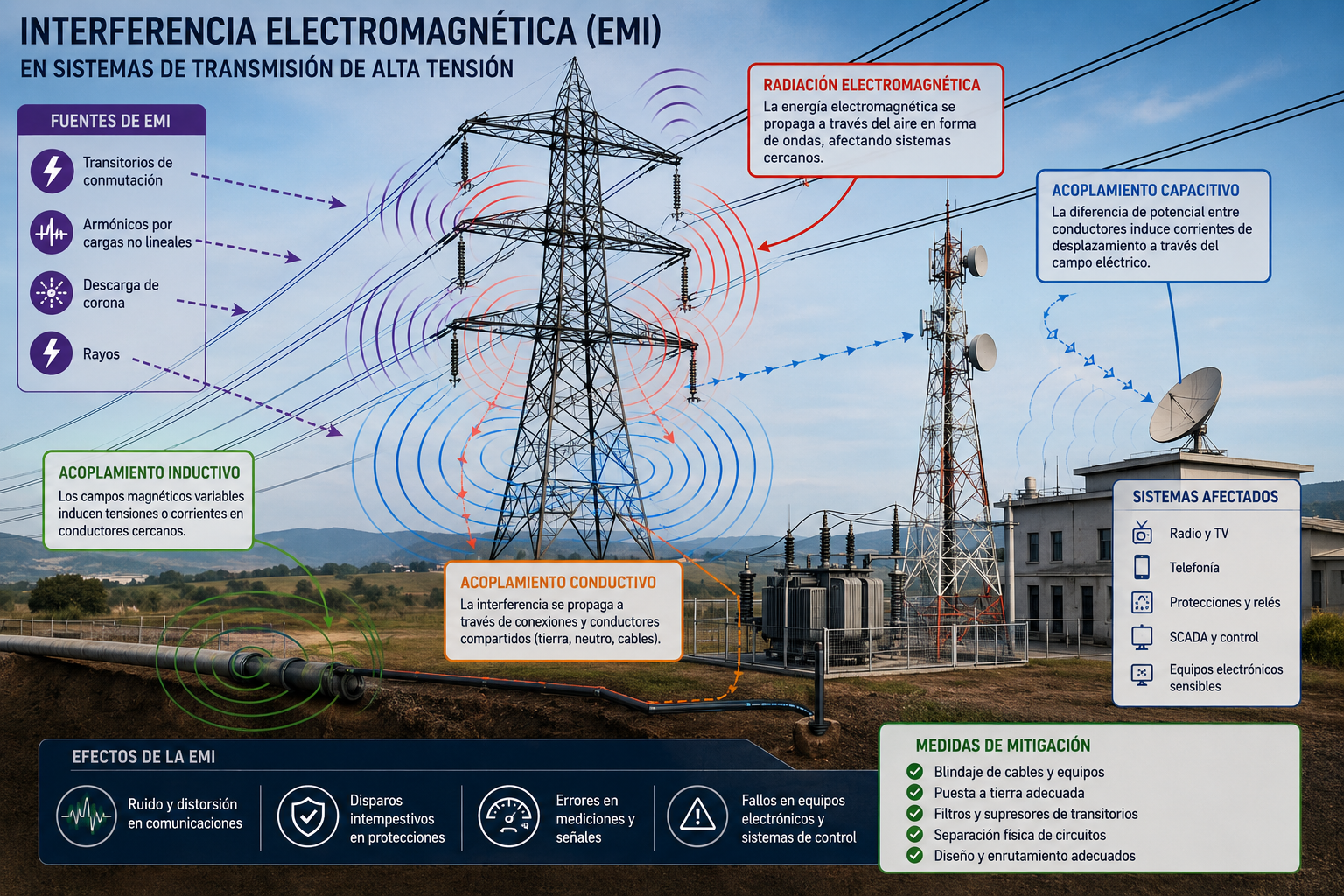

Mecanismos de Acoplamiento de EMI
Un aspecto central es determinar cómo se transporta y acopla la perturbación desde el conductor emisor de potencia hasta la víctima de control o comunicación (Figura 2 interactiva).
Ocurre cuando la interferencia se propaga a través de un lazo conductor físico directo. En subestaciones es crítico, puesto que corrientes parásitas de falla circulan por el suelo elevando localmente el potencial de tierra del equipo de control secundario.
Estrategias de Mitigación en Diseño
Estrategias clave empleadas por proyectistas para reducir emisiones electromagnéticas y aislar sistemas vulnerables.
Blindaje Activo
Implementación de cubiertas conductivas (jaulas de Faraday y láminas metálicas conectadas a tierra) que desvían y absorben los campos variables antes de alcanzar componentes frágiles.
Puesta a Tierra
Diseño de mallas equipotenciales de baja impedancia capaces de derivar de manera veloz armónicos y transitorios rápidos sin generar gradientes de tensión peligrosos.
Filtros de Potencia
Uso estratégico de inductores de choque de modo común y filtros pasatodo/pasabajo que atenúan las oscilaciones causadas por transitorios de alta frecuencia y descargas de corona.
Rutas Físicas
Trazados y enrutamientos controlados incrementando la distancia geométrica mutua y soterrando tramos críticos para aprovechar el suelo como apantallamiento natural.
Calculadora de Riesgo de Interferencia (EMI)
Evalúa el nivel preliminar de interferencia electromagnética que una línea aérea de alta tensión puede inducir sobre una instalación de control periférica o sistema de comunicación paralelo.
Se sugiere un apantallamiento de rejilla perimetral y puestas a tierra equilibradas de baja impedancia.
